Construção de nível intermediário





Obra

Réplica


Obra de Rubem Valentim, reproduzida pelas alunas Ione Goulart Rodrigues e Rejane Zancanaro.


Matemática usada na construção

Nesta obra, a principal novidade em noções matemáticas, é a construção dos triângulos. Vamos primeiramente rever aquelas relações trabalhadas no nível básico!


Retângulo

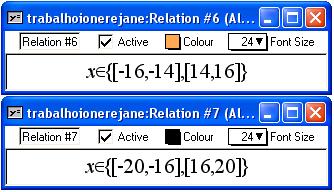

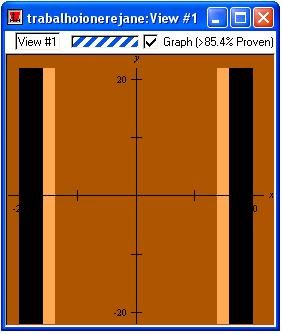

Foram usadas construções de retângulos em dois momentos nessa obra, para as duas barras laterais. Atente-se nas relações, e observe que como o retângulo abrange toda a área vertical, não foi preciso limitar a coordenada y. Veja nas figuras:




Círculo

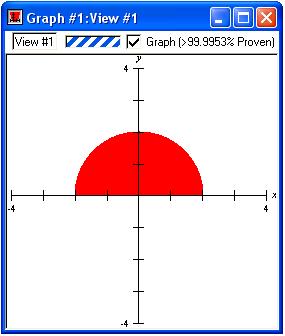

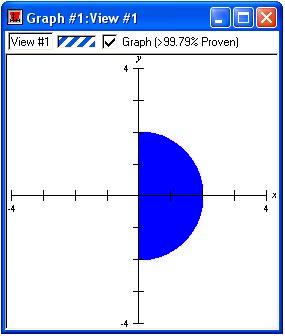

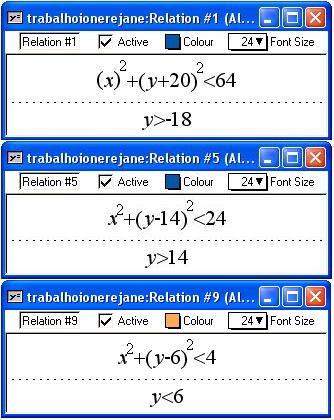

O círculo aqui aparece com uma novidade, pois a relação deve desenhar apenas parte dele. Para isto, na relação onde colocamos a equação do círculo colocamos também a limitação nas coordenadas dos pontos P=(x,y) que estão no círculo. Para obter um semicírculo horizontal, limitamos a coordenada y, e para obter um semicírculo vertival, limitamos a coordenada x. Veja nos dois exemplos abaixo:

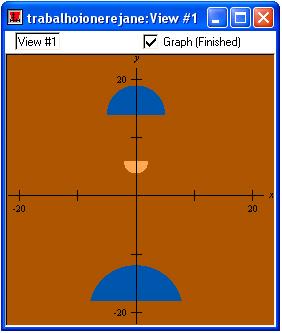

Na obra de arte acima, observe os semicírculos desenhados:


Triângulos

Os triângulos são novidade nesse nível de desenvolvimento da obra. Para desenhá-los, vamos pensá-los como limitações de retas, agora não mais horizontais ou verticais, mas já com diferentes inclinações. Clique aqui para conhecer um pouco sobre a equação da reta.

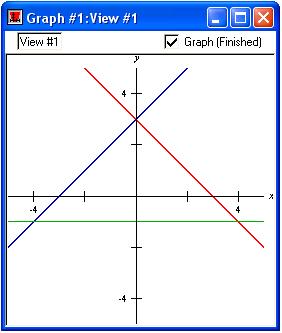

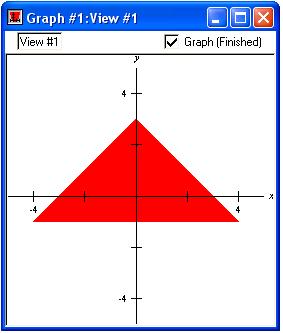

Um triângulo como os que aparecem na obra que estamos reproduzindo (isósceles), será formado pela limitação de y a três retas. Veja na figura ao lado, o desenho de três retas que formam um triângulo.

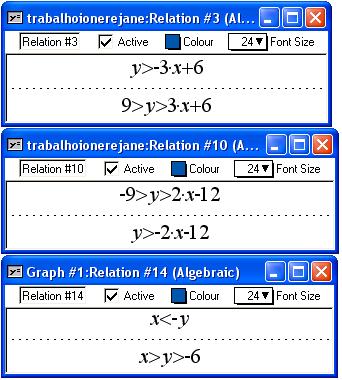

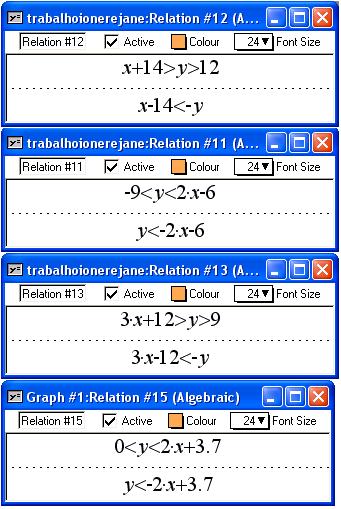

Escrevendo o triângulo com uma relação através de desigualdades:

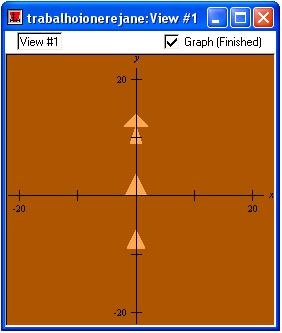

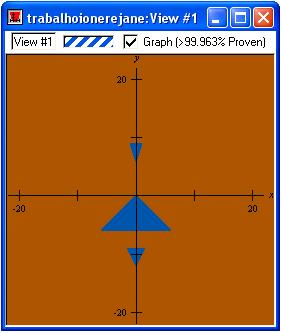

Na obra, vejamos os triângulos desenhados:
